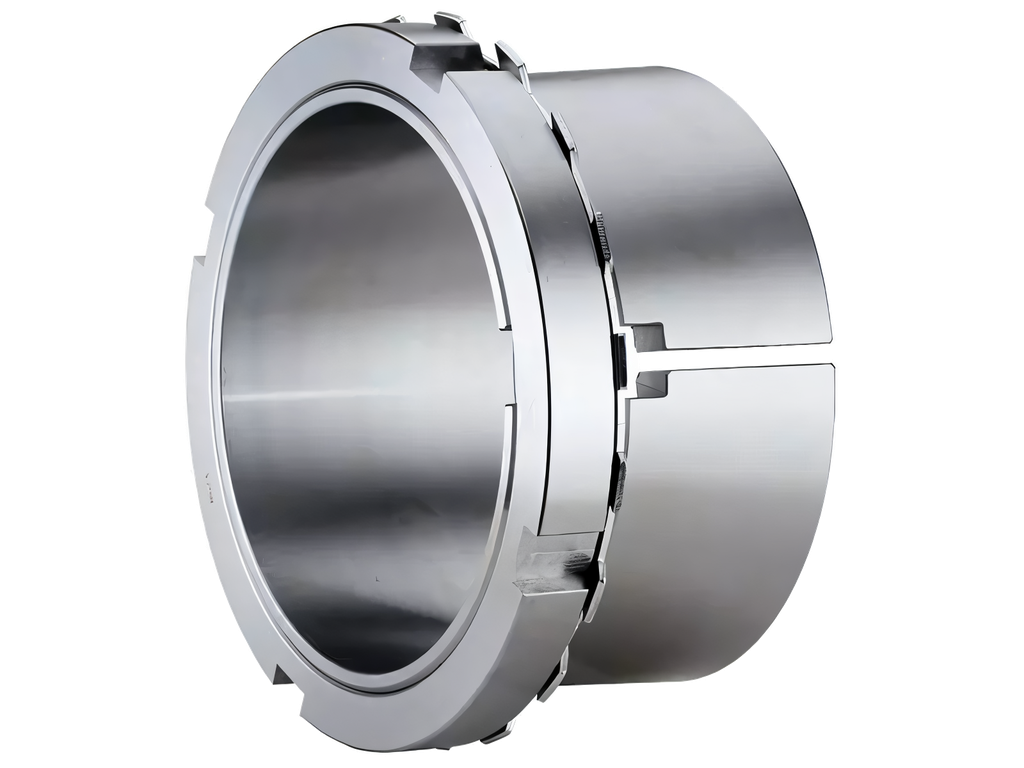

H3 軸承套筒

https://www.chin-sing.com/web/image/product.template/15/image_1920?unique=e487240

Length: 28-77 mm

H3 Spec Sheet

  • ​

此組合不存在。

規格表 應用產業 相關產品

規格表

Adapter Sleeve NO.d1L

mm		D3

mm		C

mm		Lock NutLock WasherWeight

kg
H
mm		HE
in		HS
in		HA
in
H304 17 - - - 28 32 7 AN04 AW04 0.045
H305 20  3/4 7/8 - 29 38 8 AN05 AW05 0.075
H306 25 1 7/8 15/16 31 45 8 AN06 AW06 0.109
H307 30 1 1/4 1 1/8 1  3/16 35 52 9 AN07 AW07 0.142
H308 35 1 1/4 1 3/8 1  5/16 36 58 10 AN08 AW08 0.189
H309 40 1 1/2 1 5/8 1  7/16 39 65 11 AN09 AW09 0.248
H310 45 1 3/4 1 5/8 1 11/16 42 70 12 AN10 AW10 0.303
H311 50 2    1 7/8 1 15/16 45 75 12 AN11 AW11 0.345
H312 55 2 1/4 2 1/8 2  1/16 47 80 13 AN12 AW12 0.394
H313 60 2 1/4 2 3/8 2  3/16 50 85 14 AN13 AW13 0.458
H314 60 2 1/4 - - 52 92 14 AN14 AW14 0.723
H315 65 2 1/2 2 5/8 2  7/16 55 98 15 AN15 AW15 0.831
H316 70 2 3/4 2 7/8 2 11/16 59 105 17 AN16 AW16 1.03
H317 75 3    - 2 15/16 63 110 18 AN17 AW17 1.180
H318 80 3 1/4 3 1/8 3  3/16 65 120 18 AN18 AW18 1.370
H319 85 3 1/4 - 3  5/16 68 125 19 AN19 AW19 1.560
H320 90 3 1/2 - 3  7/16 71 130 20 AN20 AW20 1.690
H321 95 - - - 74 140 20 AN21 AW21 1.950
H322 100 4 - 3 15/16 77 145 21 AN22 AW22 2.180
  • 整組緊定套附螺母及華司
  • 此欄套筒內徑規格有HE/HS/HA.

H3 Spec Sheet
