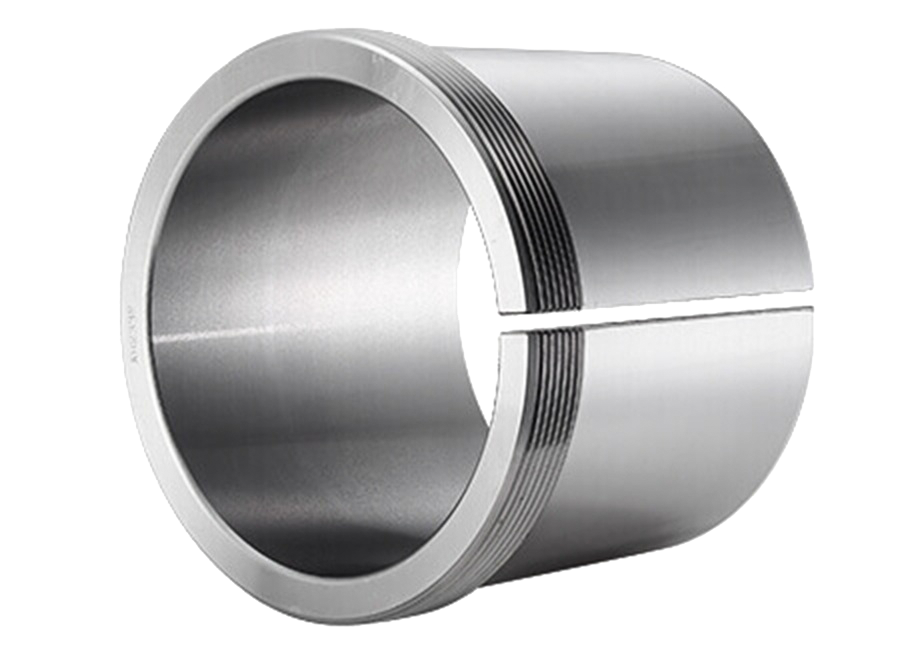

AH22 退卸套筒

https://www.chin-sing.com/web/image/product.template/33/image_1920?unique=f7768aa

長度: 105-180 mm

AH22 Spec Sheet

  • ​

此組合不存在。

規格表 應用產業 相關產品

規格表

Withdrawal Sleeves No.d1

mm		L

mm		L1)1

mm		b

mm		Thread2)
D1
mm		Appropriate Withdrawal Nut No.Weight

kg
AH2236 170 105 110 17 M200*3 AN40 3.730
AH2238 180 112 117 18 Tr210*4 HN42 4.250
AH2240 190 118 123 19 Tr220*4 HN44 4.680
AH2244 200 130 136 20 Tr240*4 HN48 9.100
AH2248 220 144 150 21 Tr260*4 HN52 11.100
AH2252 240 155 161 23 Tr290*4 HN58 14.000
AH2256 260 155 163 24 Tr310*5 HN62 15.200
AH2260 280 170 178 26 Tr330*5 HN66 18.100
AH2264 300 180 190 27 Tr350*5 HN70 20.200
  • L1尺寸隨退卸套鎖緊而變小
  • M代表公制螺紋 Tr代表30° 梯形螺紋:數字代表螺紋外徑及螺距

AH22 Spec Sheet
