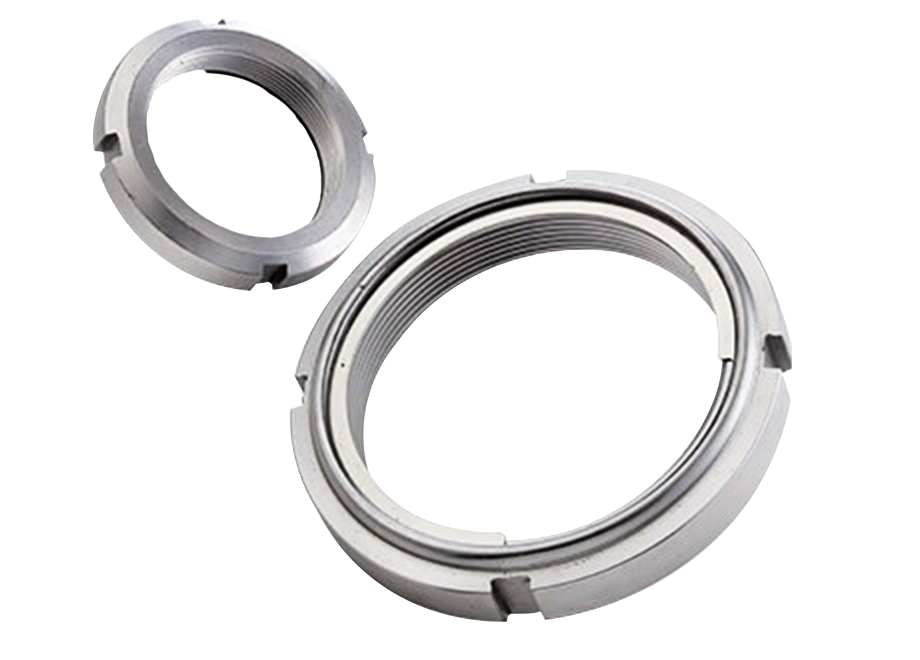

セルフロックナット ¹

ねじサイズ: M 10*0.75-M 100*2

Spec Sheet

この組み合わせは存在しません。

仕様

No.	Thread(d*p)	D1		D2		A		C	B		h	H		Kg
AN00	M 10*0.75	18	0-0.2	13	0+0.2	14 (14.4)	0-0.2	2 (1.8)	3	+0.1	4	5.2	+0.3	0.007
AN01	M 12*1	22	0-0.2	17	0+0.2	18 (18.4)	0-0.2	2 (1.8)	3	+0.1	4	5.4	+0.3	0.0075
AN02	M 15*1	25	0-0.5	21	0-0.5	21 (21.4)	0-0.5	2 (1.8)	4	+0.2	5	6.5	+0.5	0.010
AN03	M 17*1	28	0-0.5	24	0-0.5	24 (24.2)	0-0.5	2 (1.9)	4	+0.2	5	6.4	+0.5	0.014
AN04	M 20*1	32	0-0.5	26	0-0.5	28 (28.4)	0-0.5	2 (1.8)	4	+0.2	6	7.7	+0.5	0.022
AN05	M 25*1.5	38	0-0.5	32	0-0.5	34	0-0.5	2	5	+0.2	7	9.1	+0.5	0.035
AN06	M 30*1.5	45	0-0.5	38	0-0.5	41	0-0.5	2	5	+0.2	7	9.1	+0.8	0.048
AN07	M35*1.5	52	0-0.5	44	0-0.5	48	0-0.5	2	5	+0.2	8	10.2	+0.8	0.075
AN08	M 40*1.5	58	0-0.5	50	0-0.5	53	0-0.5	2.5	6	+0.2	9	11.2	+0.8	0.098
AN09	M 45*1.5	65	0-0.5	56	0-0.5	60	0-0.5	2.5	6	+0.2	10	12.5	+1.0	0.14
AN10	M 50*1.5	70	0-0.5	61	0-0.5	65	0-0.5	2.5	6	+0.2	11	13.5	+1.0	0.167
AN11	M 55*2	75	0-0.5	67	0-0.5	69	0-0.5	3	7	+0.2	11	13.5	+1.0	0.17
AN12	M 60*2	80	0-0.5	73	0-0.5	74	0-0.5	3	7	+0.2	11	13.5	+1.0	0.195
AN13	M 65*2	85	0-0.5	79	0-0.5	79	0-0.5	3	7	+0.2	12	15	+1.5	0.224
AN14	M 70*2	92	0-0.5	85	0-0.5	85	0-0.5	3.5	8	+0.2	12	15	+1.5	0.292
AN15	M 75*2	98	0-0.5	90	0-0.5	91	0-0.5	3.5	8	+0.2	13	15.8	+1.5	0.33
AN16	M 80*2	105	0-0.5	95	0-0.5	98	0-0.5	3.5	8	+0.2	15	18.6	+1.5	0.42
AN17	M 85*2	110	0-0.5	102	0-0.75	103	0-0.5	3.5	8	+0.2	16	19.2	+1.5	0.505
AN18	M 90*2	120	0-0.5	108	0 -0.75	112	0-0.5	4	10	+0.3	16	20.3	+1.5	0.69
AN19	M 95*2	125	0-0.5	113	0 -0.75	117	0-0.5	4	10	+0.3	17	21.3	+1.5	0.755
AN20	M 100*2	130	0-0.5	120	0 -0.75	122	0-0.5	4	10	+0.3	18	22.3	+1.5	0.855

古い作業方式から抜け出せる
機械寿命の延長
作業効率の増加
機械の安全性を高める

Spec Sheet

製品情報

製品の説明

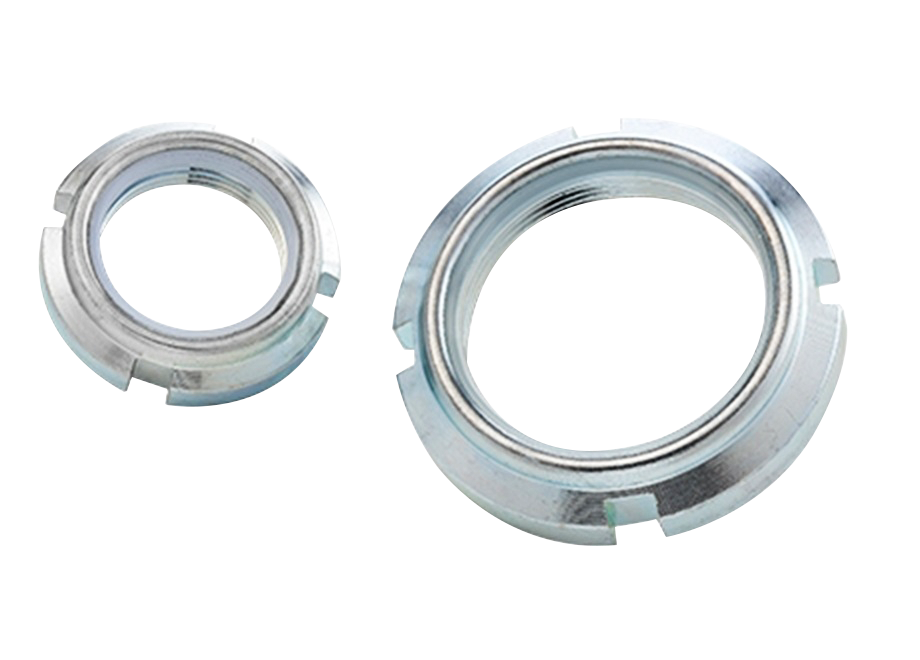

台湾製の高品質AN00-AN20ロックナット

AN00-AN20 金属インサート付き卓越トルクベアリングナットには、エンジニアリング原理に従ってバネ SUS301 鋼の特別なしっかりとロックするリングが追加されています。使用時には、SUS301 鋼製のスプリングリングをクリップで挟んでスロットに押し込みます。耐衝撃性と緩み止めの性能は100%で、繰り返し使用しても、ネジのネジ山とバネSUS301鋼のしっかりとロックするリングに影響を与えません。金属インサートを備えたプレベリングトルクベアリングナットは、-30℃から+300℃までの温度変化やガソリンなどのあらゆる種類のオイルの侵食に耐えます。石油。アルコールなど

なぜAN00-AN20ロックナットを選ぶべきか？

金属インサート付き卓越しトルクベアリングナットの利点：

1. ロックワッシャーが不要

2. 軸の溝加工が不要

3.組み立て時間の短縮

4. ナットの確実な締結

5. 繰り返し使用が可能

6. 高い耐振動性

7. 表面は亜鉛メッキ、防錆仕様

これらの特性により、従来の作業方法が不要となり、機械の耐用年数を延ばし、作業効率を高め、機械の安全性を向上させます。

材質は、SAE1008 低炭素鋼、C1045 中炭素鋼、および SUS304 ステンレス鋼の3種類からお選びいただけます。

Chin Singの一般的なトルクベアリングナットはCNCマシンで正確に製造されています。最高品質の一般的なトルクベアリングナットをお探しの場合は、当社の製品情報についてお問い合わせください。
