リニアガイド
製品の説明

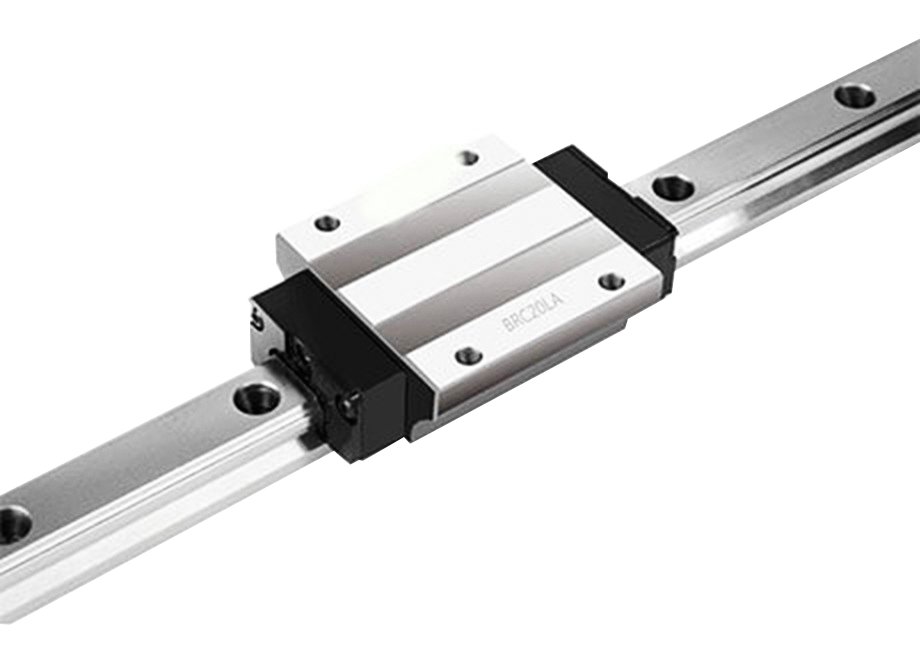

リニアガイド
リニアガイドは直線運動の形式(垂直/水平)で機械を負荷と移動を前提として設計されていて、様々な産業で使われています。例えば、CNCや3Dプリンターの中にいろんな形状とサイズのリニアガイドが見えます。家庭用プリンターから産業用大型3Dプリンターまで幅広い用途に対応します。高精度と高剛性と長寿命の機械要素を求めるなら、これは良い選択です。
材質: 高炭素鋼中周波焼入れHRC58-62
特性:
- 内蔵の自己潤滑システム(特許)
- 四方向等荷重
- 新型循環ボールタイプ
- 高剛性-各ボール列が接触角45°で配置されている
- 国際規格
- 高精度、低摩擦係数
- 優れた高速性、低騒音
- 全密閉型シール
- 互換性
- 環境保全
- 長寿命、長期間自動的に摺動面の間に油膜を生じて、オイルが節約できます。
メンテナンスと使用:
- リニアガイドは出荷前に防錆処理をするので、使用する前に防錆油除去作業が必要です。そして、潤滑油を注入してください。
- リニアガイドは自己潤滑システム（形番による）を内蔵しているため、潤滑油の補給間隔の延長が可能になり、維持コストを大幅に削減することができます。しかし、定期的に点検することもしてください。レール表面は潤滑油で覆われていない場合、すぐ注油してください。
- ブロックを分解しますと、異物の侵入や各部の組み立て精度を悪くする原因になりますので、分解は行わないでください。
- 密封装置を損壊しないため、80˚Cを超えての使用は避けてください。
ブランド互いに交換のご注意:
- 高さ(H)値の検査
- 幅(W2)値の検査
- 長さ(L)値が隣の部品との干渉があるかの検査
- 長さ(L1)値が同じかの検査
- ブロック上にノック穴の数量とピッチ(B x J)の検査
- レール幅(W1)値の検査
- 取付穴のピッチ(F)値の検査
- 固定ねじのサイズ(d x D x h)の検査
- (G)値軸端寸法の検査
- 干渉しないように、(E)値を検査します
|
|
|
|
