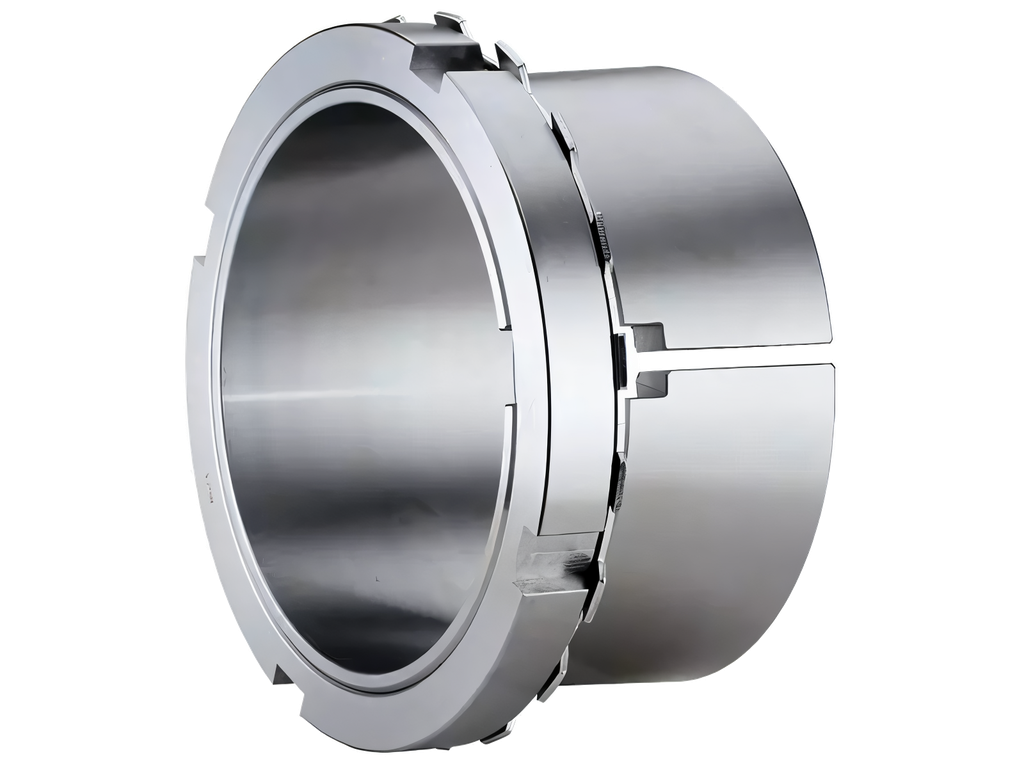

H23 アダプタースリーブ

https://www.chin-sing.com/web/image/product.template/17/image_1920?unique=2199cd1

長さ: 31-221 mm

H23 Spec Sheet

  • H23

この組み合わせは存在しません。

仕様 主な用途 関連商品

仕様

Adapter Sleeve NO.d1L

mm		D3

mm		C

mm		Lock NutLock WasherWeight

kg
H
mm		HE
in		HS
in		HA
in
H2304 17 - - - 31 32 7 AN04 AW04 0.049
H2305 20  3/4 7/8 13/16 35 38 8 AN05 AW05 0.087
H2306 25 1 7/8 15/16 38 45 8 AN06 AW06 0.126
H2307 30 1 1/4 1 1/8 1  3/16 43 52 9 AN07 AW07 0.165
H2308 35 1 1/4 1 3/8 1  5/16 46 58 10 AN08 AW08 0.224
H2309 40 1 1/2 1 5/8 1  7/16 50 65 11 AN09 AW09 0.280
H2310 45 1 3/4 1 5/8 1 11/16 55 70 12 AN10 AW10 0.362
H2311 50 2    1 7/8 1 15/16 59 75 12 AN11 AW11 0.420
H2312 55 2 1/4 2 1/8 2  1/16 62 80 13 AN12 AW12 0.481
H2313 60 2 1/4 2 3/8 2  3/16 65 85 14 AN13 AW13 0.557
H2314 60 2 1/4 - - 68 92 14 AN14 AW14 0.897
H2315 65 2 1/2 2 5/8 2  7/16 73 98 15 AN15 AW15 1.050
H2316 70 2 3/4 2 7/8 2 11/16 78 105 17 AN16 AW16 1.280
H2317 75 3    - 2 15/16 82 110 18 AN17 AW17 1.450
H2318 80 3 1/4 3 1/8 3  3/16 86 120 18 AN18 AW18 1.690
H2319 85 3 1/4 - 3  5/16 90 125 19 AN19 AW19 1.920
H2320 90 3 1/2 - 3  7/16 97 130 20 AN20 AW20 2.150
H2321 95 - - - 101 140 20 AN21 AW21 2.460
H2322 100 4 - 3 15/16 105 145 21 AN22 AW22 2.740
H2324 110 4 1/4 - 4  3/16 112 155 22 AN24 AW24 3.190
H2326 115 4 1/2 - 4  7/16 121 165 23 AN26 AW26 4.600
Adapter Sleeve NO.d1L

mm		D3

mm		C

mm		C5)1

mm		Lock NutLock WasherWeight

kg
H
mm		HE
in		HS
in		HA
in
H2328 125 5 4 13/16 4 15/16 131 180 24 - AN28 AW28 5.550
H2330 135 5 1/4 - 5  3/16 139 195 26 - AN30 AW30 6.630
H2332 140 5 1/2 - 5  7/16 147 210 28 - AN32 AW32 9.140
H2334 150 6    - 5 15/16 154 220 29 - AN34 AW34 10.200
H2336 160 6 1/2 - 6  7/16 161 230 30 - AN36 AW36 11.300
H2338 170 6 3/4 - 6 15/16 169 240 31 - AN38 AW38 12.600
H2340 180 7    - 7  3/16 176 250 32 - AN40 AW40 13.900
H2344 200 8    7 7/8 7 15/16 183 280 32 44 AN44 AL44 16.700
H2348 220 8 1/2 - 8 15/16 196 300 34 46 AN48 AL48 19.700
H2352 240 9 1/2 - 9  7/16 208 330 36 49 AN52 AL52 24.200
H2356 260 10 1/2 - 9 15/16 221 350 38 51 AN56 AL56 27.800
  • CS アダプター スリーブには、ロック ナットとロック ワッシャーが完全に付属しています。
  • これらのボア用のアダプターは HE / HS / HA と呼ばれます。
