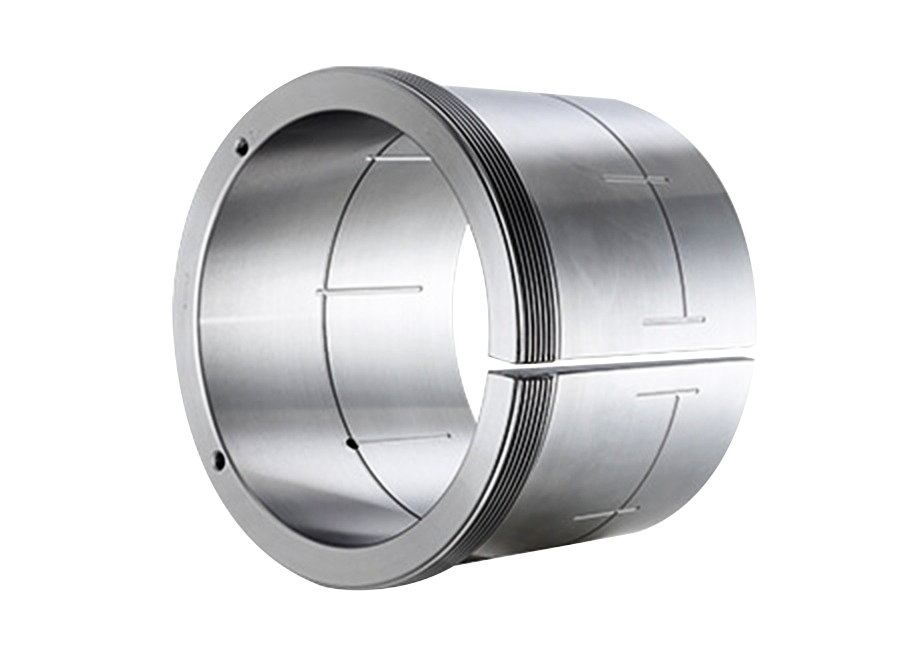

AOH241 油圧取外しスリーブ

AOH241 油圧取外しスリーブ

長さ: 170-362 mm

AOH241 Spec Sheet

この組み合わせは存在しません。

見積もりに追加

仕様

HYDRAULIC	d1	L	L¹⁾₁	b		e	t	Thread ²⁾	Appropriate	Weight
WITHDRAWAL					Ro			D1	Withdrawal
SLEEVES No.	mm	mm	mm	mm		mm	mm	mm	Nut No.	kg
AOH24144	200	170	184	20	M6	8	8	Tr230*4	HN46	10.200
AOH24148	220	180	195	20	G 1/8	8.5	12	Tr260*4	HN52	12.500
AOH24152	240	202	218	22	G 1/8	8.5	12	Tr280*4	HN56	15.400
AOH24156	260	202	219	22	G 1/8	8.5	12	Tr300*4	HN60	16.300
AOH24160	280	224	242	24	G 1/8	8.5	12	Tr320*5	HN64	19.500
AOH24164	300	242	260	24	G 1/8	8.5	12	Tr340*5	HN68	21.400
AOH24168	320	269	288	26	G 1/8	8.5	12	Tr360*5	HN72	27.100
AOH24172	340	269	289	26	G 1/8	8.5	12	Tr380*5	HN76	29.600
AOH24176	360	271	291	28	G 1/8	8.5	12	Tr400*5	HN80	31.300
AOH24180	380	278	298	28	G 1/8	8.5	12	Tr420*5	HN84	34.400
AOH24184	400	310	332	30	G 1/8	8.5	12	Tr440*5	HN88	40.300
AOH24188	420	310	332	30	G 1/8	8.5	12	Tr460*5	HN92	42.300
AOH24192	440	332	355	32	G 1/8	8.5	12	Tr480*5	HN96	47.600
AOH24196	460	343	368	35	G 1/8	8.5	12	Tr500*5	HN100	52.700
AOH241/500	480	362	387	37	G 1/8	8.5	12	Tr530*6	HN104	59.100

寸法L1は、取り付け時に油圧引き抜きスリーブが押し込まれると減少します。
Mはメートルねじ、Trは30°の台形ねじを意味し、数字はねじの外径とピッチです。
