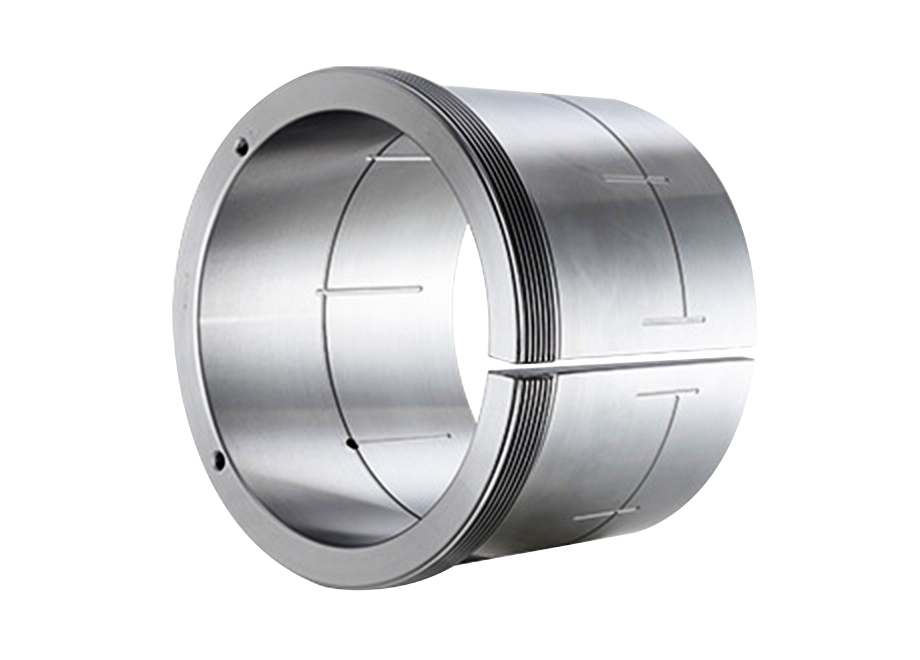

AOH22 油圧取外しスリーブ

AOH22 油圧取外しスリーブ

長さ: 105-180 mm

AOH22 Spec Sheet

この組み合わせは存在しません。

見積もりに追加

仕様

HYDRAULIC	d1	L	L¹⁾₁	b		e	t	Thread ²⁾	Appropriate	Weight
WITHDRAWAL					Ro			D1	Withdrawal
SLEEVES No.	mm	mm	mm	mm		mm	mm	mm	Nut No.	kg
AOH2236	170	105	110	17	M6	4.5	8	M200*3	AN40	3.730
AOH2238	180	112	117	18	M6	4.5	8	Tr210*4	HN42	4.250
AOH2240	190	118	123	19	M6	4.5	8	Tr220*4	HN44	4.680
AOH2244	200	130	136	20	G 1/8	8.5	12	Tr240*4	HN48	9.100
AOH2248	220	144	150	21	G 1/8	8.5	12	Tr260*4	HN52	11.100
AOH2252	240	155	161	23	G 1/8	8.5	12	Tr290*4	HN58	14.000
AOH2256	260	155	163	24	G 1/8	8.5	12	Tr310*4	HN62	15.200
AOH2260	280	170	178	26	G 1/8	8.5	12	Tr330*4	HN66	18.100
AOH2264	300	180	190	27	G 1/8	8.5	12	Tr350*4	HN70	20.200

寸法L1は、取り付け時に油圧引き抜きスリーブが押し込まれると減少します。
Mはメートルねじ、Trは30°の台形ねじを意味し、数字はねじの外径とピッチです。
