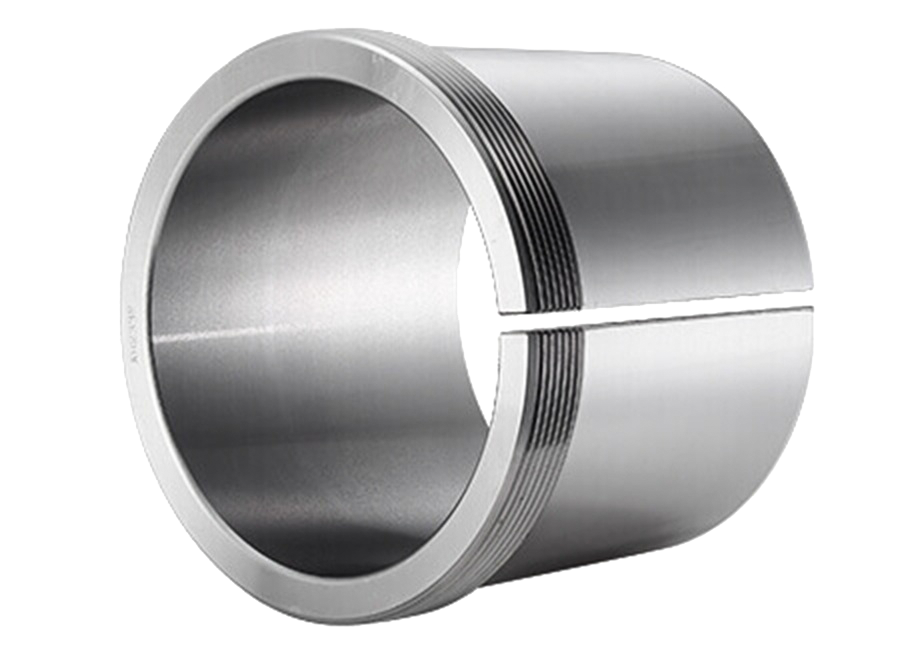

AH39 引き抜きスリーブ

長さ: 66-162 mm

AH39 Spec Sheet

この組み合わせは存在しません。

見積もりに追加

仕様

Withdrawal Sleeves No.	d1 mm	L mm	L¹⁾₁ mm	b mm	Thread²⁾D1 mm	Appropriate Withdrawal Nut No.	Weight kg
AH3936	170	66	71	13	M190*3	AN38	1.910
AH3938	180	66	71	13	M200*3	AN40	2.020
AH3940	190	77	83	16	Tr210*4	HN42	2.620
AH3944	200	77	83	16	Tr230*4	HN46	4.830
AH3948	220	77	83	16	Tr250*4	HN50	5.290
AH3952	240	94	100	18	Tr270*4	HN54	7.060
AH3956	260	94	100	18	Tr290*4	HN58	7.700
AH3960	280	112	119	21	Tr310*5	HN62	10.100
AH3964	300	112	119	21	Tr330*5	HN66	10.800
AH3968	320	112	119	21	Tr360*5	HNL72	12.400
AH3972	340	112	119	21	Tr380*5	HNL76	13.100
AH3976	360	130	138	22	Tr400*5	HNL80	15.900
AH3980	380	130	138	22	Tr420*5	HNL84	17.200
AH3984	400	130	138	22	Tr440*5	HNL88	18.100
AH3988	420	145	153	25	Tr460*5	HNL92	21.500
AH3992	440	145	153	25	Tr480*5	HNL96	22.500
AH3996	460	158	167	28	Tr500*5	HNL100	26.000
AH39/500	480	162	172	32	Tr520*6	HNL104	27.700

寸法L1は、取り付け時に引き抜きスリーブが押し込まれると減少します。
Mはメートルねじ、Trは30°の台形ねじを意味し、数字はねじの外径とピッチです。
