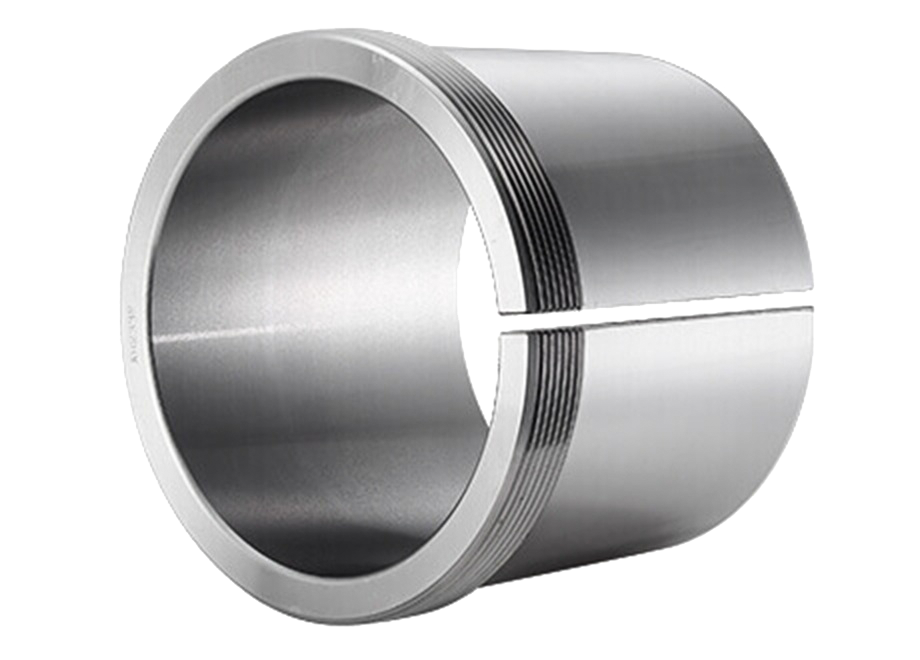

AH32 引き抜きスリーブ

長さ: 63-393 mm

AH32 Spec Sheet

この組み合わせは存在しません。

仕様

Withdrawal Sleeves No.	d1 mm	L mm	L¹⁾₁ mm	b mm	Thread²⁾D1 mm	Appropriate Withdrawal Nut No.	Weight kg
AHX3218	85	63	67	10	M100*2	AN20	0.576
AHX3220	95	73	77	11	M110*2	AN22	0.767
AHX3222	105	82	86	11	M125*2	AN25	1.040
AHX3224	115	90	94	13	M135*2	AN27	1.300
AHX3226	125	98	102	15	M145*2	AN29	1.580
AHX3228	135	104	109	15	M155*3	AN31	1.840
AHX3230	145	114	119	17	M165*3	AN33	2.220
AH3232	150	124	130	20	M180*3	AN36	4.080
AH3234	160	134	140	24	M190*3	AN38	4.800
AH3236	170	140	146	24	M200*3	AN40	5.320
AH3238	180	145	152	25	Tr210*4	HN42	5.900
AH3240	190	153	160	25	Tr220*4	HN44	6.680
AH3260	280	228	236	34	Tr330*5	HN66	26.000
AH3264	300	246	254	36	Tr350*5	HN70	30.600
AH3268	320	264	273	38	Tr370*5	HN74	35.800
AH3272	340	274	283	40	Tr400*5	HN80	41.600
AH3276	360	284	294	42	Tr420*5	HN84	46.300
AH3280	380	302	312	44	Tr440*5	HN88	52.500
AH3284	400	321	331	46	Tr460*5	HN92	59.700
AHX3288	420	330	341	48	Tr480*5	HN96	64.800
AHX3292	440	349	360	50	Tr510*6	HN102	75.200
AHX3296	460	364	376	52	Tr530*6	HN106	83.100
AHX32/500	480	393	405	54	Tr550*6	HN110	94.700
